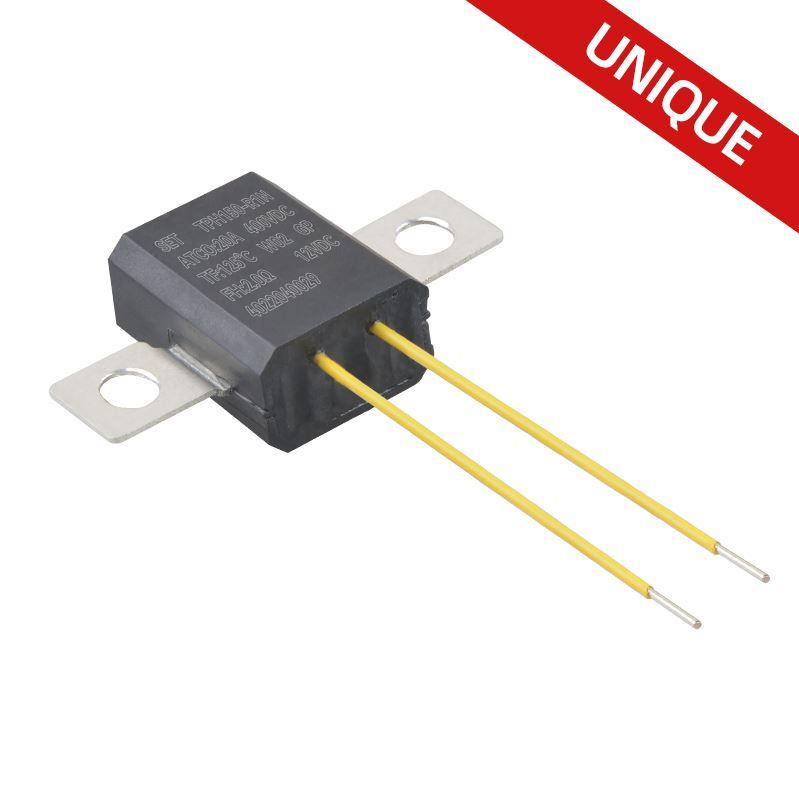

TPHxxx-R Thermal CutOff – Kompakte Absicherung für 400 VDC
Die TPHxxx-R Serie ist eine besonders kompakte und leistungsfähige Lösung für Hochvolt-DC-Anwendungen mit geringem Nennstrom. Sie wurde speziell entwickelt, um Gleichstromsysteme mit einer Spannung von bis zu 400 VDC und einem Nennstrom von 20 A zuverlässig zu schützen.
Wie alle Produkte der idea Thermal CutOff (iTCO) Familie basiert auch diese Serie auf einem intelligenten Schmelzelement in Kombination mit einem integrierten Heizwiderstand. So wird eine präzise, thermisch gesteuerte Auslösung bei einer definierten Temperatur von 150 °C ermöglicht.
Technische Daten der TPHxxx-R Serie
MC Nennstrom (Ir): 20 A
MC Nennspannung (Ur): 400 VDC
CC Steuerkreisspannung (Ur): 12 / 24 / 36 / 48 VDC
Auslösetemperatur (Tf): 150 °C
Aufbau & Funktionsweise
Die TPHxxx-R Sicherung besteht aus einem Temperaturelement, Elektroden, einer niedrigschmelzenden Legierung und einem Vorschubheizer. Durch die gezielte Erhitzung mittels des integrierten Heizwiderstands wird das Temperaturelement aktiviert und trennt den Stromkreis sicher.
Die Komponenten sind in einem robusten Gehäuse aus Kunststoff oder Keramik vergossen und bieten somit Schutz vor äußeren Einflüssen und mechanischer Belastung.
Anwendungsbereiche
DC-Ladegeräte – Schutz bei Überspannung oder Überstrom
Solaranwendungen & Wechselrichter – Sichere Trennung im Fehlerfall
Energie- und Gebäudemanagement-Systeme – Thermische Absicherung von Steuerkreisen
Kompakte Hochvolt-Systeme – Zuverlässiger Schutz bei begrenztem Platzangebot
Zertifizierungen & Umweltstandards
✅ UL-, cUL- und TÜV-Zertifizierung
✅ RoHS- & REACH-Konformität
Die TPHxxx-R Thermal CutOff Serie erfüllt internationale Sicherheitsstandards und kann in verschiedensten industriellen und energiebezogenen Anwendungen eingesetzt werden.
Fehlerstrom-Trennung auf Systembefehl
Kontrollierte Trennung bei Überstrom oder Temperaturanstieg
Schutz vor elektrischen Schäden und Brandgefahr
Erhöhung der Betriebssicherheit durch sekundären Übertemperaturschutz
