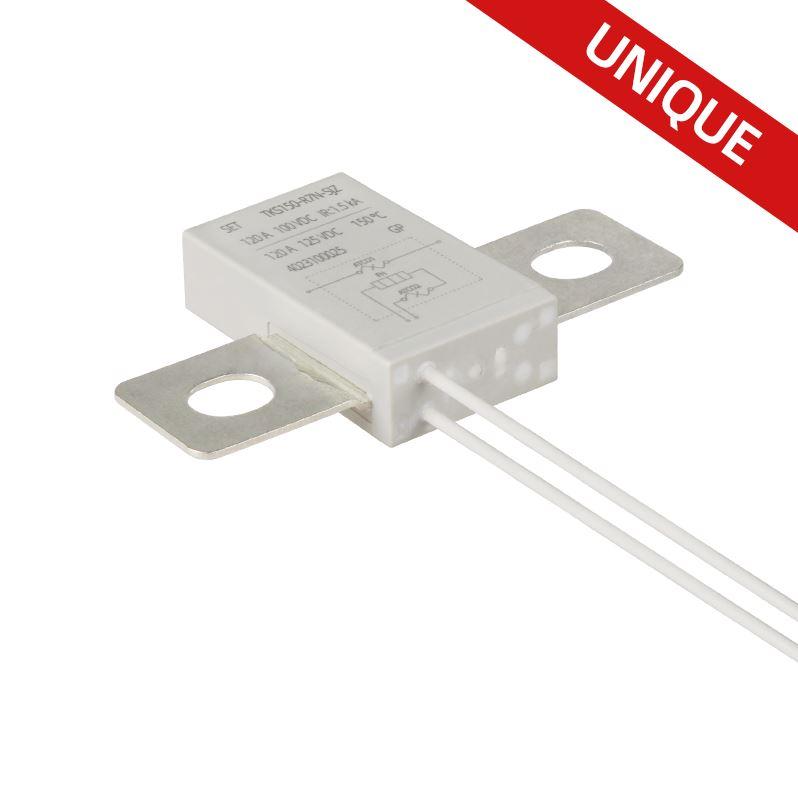

TKSxxx-R Thermal CutOff – Hochstrom-Sicherung für moderne DC-Systeme
Die TKSxxx-R Thermal CutOff Serie von Alpha Therm ist speziell für anspruchsvolle Hochstrom-Anwendungen in Gleichstromsystemen entwickelt worden. Mit einem Nennstrom von 120 A und einer Spannungsfestigkeit von 125 VDC im Hauptstromkreis bietet sie zuverlässigen Schutz vor thermischen und elektrischen Überlasten.
Ein integrierter Heizwiderstand fungiert als aktiver Steuerkreis. Damit kann die Auslösung gezielt gesteuert werden, z. B. über eine Temperaturüberwachung oder externe Steuerlogik.
Technische Eckdaten der TKSxxx-R Serie
-
MC Nennstrom (Ir): 120 A
-
MC Nennspannung (Ur): 125 VDC
-
CC Steuerkreisspannungen (Ur): 12 / 24 / 36 / 48 / 72 / 96 VDC
-
Auslösetemperatur (Tf): 150 °C
Funktionsprinzip & Aufbau
Der TKSxxx-R basiert auf einer Schmelzverbindung aus niedrigschmelzender Legierung, die den Hauptstromkreis verbindet. Bei thermischer Überlastung oder gezielter Erhitzung über den eingebauten Heizwiderstand trennt sich diese Verbindung zuverlässig. So wird der Stromkreis bei Erreichen der Funktionstemperatur von 150 °C unterbrochen.
Komponenten wie Temperaturelement, Elektroden, Heizleiter und Schmelzverbindung sind vollständig in einem robusten Kunststoff- oder Keramikgehäuse verkapselt – ideal für raue Umgebungen und vibrationsbelastete Systeme.
Typische Einsatzgebiete
-
Batteriesteuergeräte – Schutz bei Überlast oder Komponentenausfall
-
Halbleiterrelais – Verhindert Brandgefahr durch Fehlfunktionen
-
PTC-Heizelemente – Sichert gegen Überhitzung ab
-
DC-Systeme – Für Lade-/Entladekreise in E-Mobility, Energiespeichern u.v.m.
Zertifizierungen & Umweltstandards
Die TKSxxx-R Thermal CutOff Serie erfüllt höchste Sicherheits- und Umweltanforderungen:
✅ UL-, cUL- und TÜV-zertifiziert
✅ RoHS- und REACH-konform
Fehlerstromkreis gezielt trennen
-
Trennt automatisch oder per Steuersignal den Fehlerstromkreis
-
Verhindert Schäden durch Überstrom, Hitze oder Kurzschluss
-
Stärkt die Betriebssicherheit komplexer Systemarchitekturen
