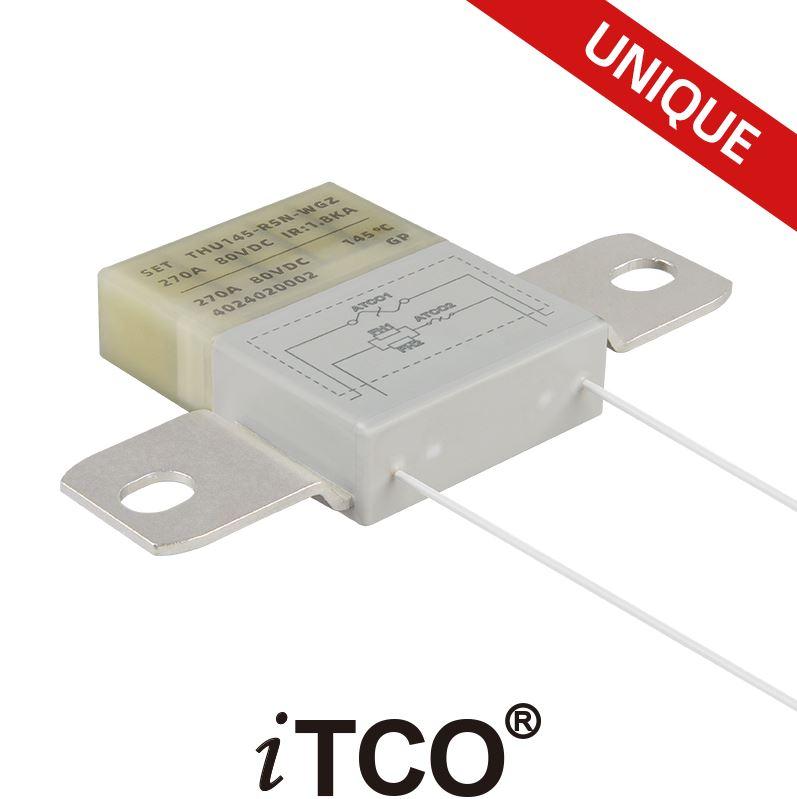

THUxxx-R Thermal CutOff – Hochstrom-Sicherung für 200 A und mehr
Die THUxxx-R Thermal CutOff Serie wurde speziell für besonders leistungsstarke DC-Anwendungen entwickelt. Mit einem Nennstrom von 200 A oder 270 A schützt sie zuverlässig Systeme mit hohem Energiebedarf. Durch die Kombination aus Temperatur- und Steuerkreisüberwachung ist eine gezielte und kontrollierte Auslösung möglich – ideal für anspruchsvolle Energieanwendungen.
Ein integrierter Heizwiderstand erlaubt die thermisch aktivierte Trennung des Stromkreises und sorgt für eine präzise Funktion bei einer definierten Auslösetemperatur von 145 °C.
Technische Daten der THUxxx-R Serie
-
MC Nennstrom (Ir): 200 / 270 A
-
MC Nennspannung (Ur): 80 VDC
-
CC Steuerkreisspannung (Ur): 12 / 24 / 36 / 48 / 72 VDC
-
Auslösetemperatur (Tf): 145 °C
Funktionsweise & Aufbau
Im Inneren der THUxxx-R Sicherung befindet sich eine niedrigschmelzende Legierung, die bei erhöhter Temperatur oder durch gezielte Steuerung über den eingebauten Heizwiderstand aufgeschmolzen wird. Dabei trennt sich die elektrische Verbindung im Hauptstromkreis zuverlässig. Das System reagiert also sowohl passiv auf Überhitzung als auch aktiv auf externe Steuerbefehle.
Die Komponenten – Temperaturelement, Elektroden, Heizleiter und Anschlussdrähte – sind sicher in einem versiegelten Kunststoff- oder Keramikgehäuse untergebracht. Dadurch ist die Sicherung besonders widerstandsfähig gegenüber Umweltbelastungen.
Anwendungsbereiche
-
Hochstrom-Batteriesysteme – Schutz bei Stromspitzen und thermischer Belastung
-
Industrie-Halbleiterrelais – Sichere Trennung bei Überhitzung
-
Heizsysteme mit hoher Leistung – Absicherung gegen Übertemperatur
-
Leistungselektronik & E-Mobility – In DC-Verteilungen, Ladegeräten, Wandlern
Zertifizierungen & Normen
Die THUxxx-R Thermal CutOff Serie erfüllt alle gängigen Anforderungen:
✅ UL-, cUL- und TÜV-zertifiziert
✅ RoHS- und REACH-konform
Somit ist sie weltweit einsetzbar in sicherheitskritischen Systemen.
Gezielte Fehlerstromtrennung
-
Trennung defekter Stromkreise bei Überstrom oder auf Befehl
-
Schutz vor Kurzschluss und thermischer Überlast
-
Stabile Performance bei hoher Strombelastung
