Unsere STY6 Serie von Thermoschaltern zeichnet sich durch innovative Eigenschaften und erstklassige Qualität aus. Dank direkter Sternpunktschaltung kann die STY6 Serie ohne Relais oder Schütze betrieben werden, was die Installation und Handhabung vereinfacht. Mit hoher Sensibilität, ausgezeichneter Langzeitstabilität und kurzen Prellzeiten bietet dieser Sternpunkt-Thermoschalter eine zuverlässige und präzise Temperaturregelung.
Der feste Silberkontakt und die keramischen Abdeckungen sind miteinander vernietet, während der bewegliche Kontakt, die Bimetallscheibe und die Federscheibe durch Wellenstifte miteinander verbunden sind. Der bewegliche Kontakt liegt unter dem Vorspannungsdruck der Federscheibe in engem Kontakt mit dem festen Silberkontakt, wodurch ein geschlossener Stromkreis entsteht.
Die Funktionsweise der Sternpunkt-Thermoschalters der STY6 Serie ist wie folgt: Im normalen Betrieb befinden sich der bewegliche Kontakt und der feste Silberkontakt in einem geschlossenen Zustand. Sobald die Nennbetriebstemperatur erreicht wird, verformt sich die Bimetallscheibe durch Wärme, und die Federscheibe wird durch den vernieteten Wellenstift nach unten gedrückt. Dadurch öffnen sich der bewegliche und der feste Silberkontakt abrupt. Nachdem der Stromkreis unterbrochen wurde, fällt die Umgebungstemperatur wieder ab. Sobald die definierte Rückstelltemperatur erreicht ist, schnappt die Bimetallscheibe in ihre Ausgangsposition zurück, die Kontakte schließen sich erneut, und der Stromkreis kehrt in den normalen Arbeitszustand zurück. Durch Hinzufügen eines zusätzlichen Aussenanschlusses zum Schaltgehäuse kann der Temperaturschalter für dreiphasige Anwendungen verwendet werden, wobei der Stromfluss für jede Phase während des Betriebs unterbrochen wird.

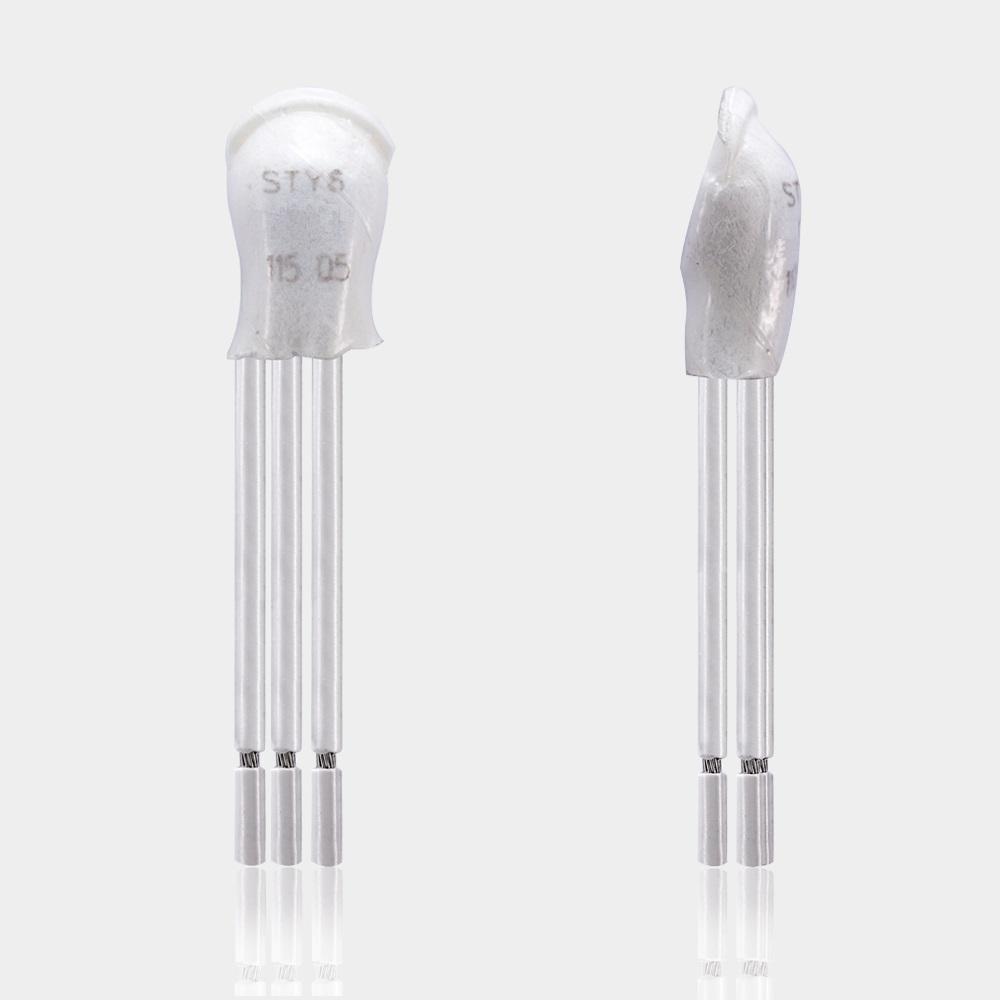

Der STY6-U1 ist eine Variante mit den folgenden Spezifikationen:
- Normalerweise geschlossen (NC); Rückstellung automatisch
- Mit drei Anschlussleitungen und Epoxidharzisolierung: Mylar-Nomex
- Nennschalttemperatur (NST) in 5K-Schritten mit Toleranz von ±5K
- Toleranz für Umkehrschalttemperatur (RST) ≥35°C (≤ 95°C NST) mit Toleranz von -50K±15K
- Toleranz für RST (≥ 100°C ≤ 180°C NST) mit Toleranz von -65K±15K
- Toleranz für RST (≥ 185°C ≤ 200°C NST) mit Toleranz von -85K±15K
- Dicke: 6,6 mm
- Durchmesser: 9,5 mm
- Länge der Isolierkappe: 16 mm
- Beständig gegen Imprägnierung
- Geeignet für den Einbau in Schutzklasse I + ll
- Druckbeständigkeit des Schaltergehäuses: 600N
- Standardanschluss: 0,52 mm² / AWG20
- Isolationsspannung: 2,0 kV
- Anerkannte Standards: UL
- Betriebsspannungsbereich AC: bis zu 440 V AC
- Nennspannung AC: 3x 400V 50/60Hz
- Nennstrom AC cos ϕ = 1.0 /Zyklen: 2,5 A / 10.000
- Maximaler Strom AC cos ϕ = 1.0 /Zyklen: 6,3 A / 3.000
- Gesamte Prellzeit: < 1 ms
- Kontaktwiderstand: ≤ 50 mΩ
- Vibrationsbeständigkeit bei 10 … 60 Hz: 100 m/s²
Mit verschiedenen verfügbaren Schalt- und Rückstelltemperaturen bietet der Alpha Therm STY6 Sternpunkt-Thermoschalter eine maßgeschneiderte Lösung für diverse Anwendungsbereiche. Mit seinem robusten Design und hochwertigen Materialien garantiert er eine lange Lebensdauer und optimale Leistung.
