Unsere Thermoschalter der STH6 Serie ist ein hochwertiges Bauteil, das sich durch seine herausragenden Eigenschaften auszeichnet. Mit einer hohen Schaltkapazität, einem maximalen Schaltstrom von 35 A und einer hohen Empfindlichkeit bietet dieser Thermoschalter eine zuverlässige Temperaturregelung für verschiedenste Anwendungen.
Der feste Silberkontakt und die keramischen Abdeckungen sind miteinander vernietet, während der bewegliche Kontakt, die Bimetallscheibe und die Federscheibe durch Wellenstifte miteinander verbunden sind. Der bewegliche Kontakt liegt unter dem Vorspannungsdruck der Federscheibe in engem Kontakt mit dem festen Silberkontakt, wodurch ein geschlossener Stromkreis entsteht.
Die Funktionsweise der STH6 Serie ist wie folgt: Wenn der Stromkreis normal funktioniert, befinden sich der bewegliche Kontakt und der feste Silberkontakt in einem geschlossenen Zustand. Sobald die Nennbetriebstemperatur erreicht wird, verformt sich die Bimetallscheibe durch Wärme, und die Federscheibe wird durch den vernieteten Wellenstift nach unten gedrückt. Dadurch öffnen sich der bewegliche und der feste Silberkontakt abrupt. Nachdem der Stromkreis unterbrochen wurde, fällt die Umgebungstemperatur wieder ab. Sobald die definierte Rückstelltemperatur erreicht ist, schnappt die Bimetallscheibe in ihre Ausgangsposition zurück, die Kontakte schließen sich erneut, und der Stromkreis kehrt in den normalen Arbeitszustand zurück.

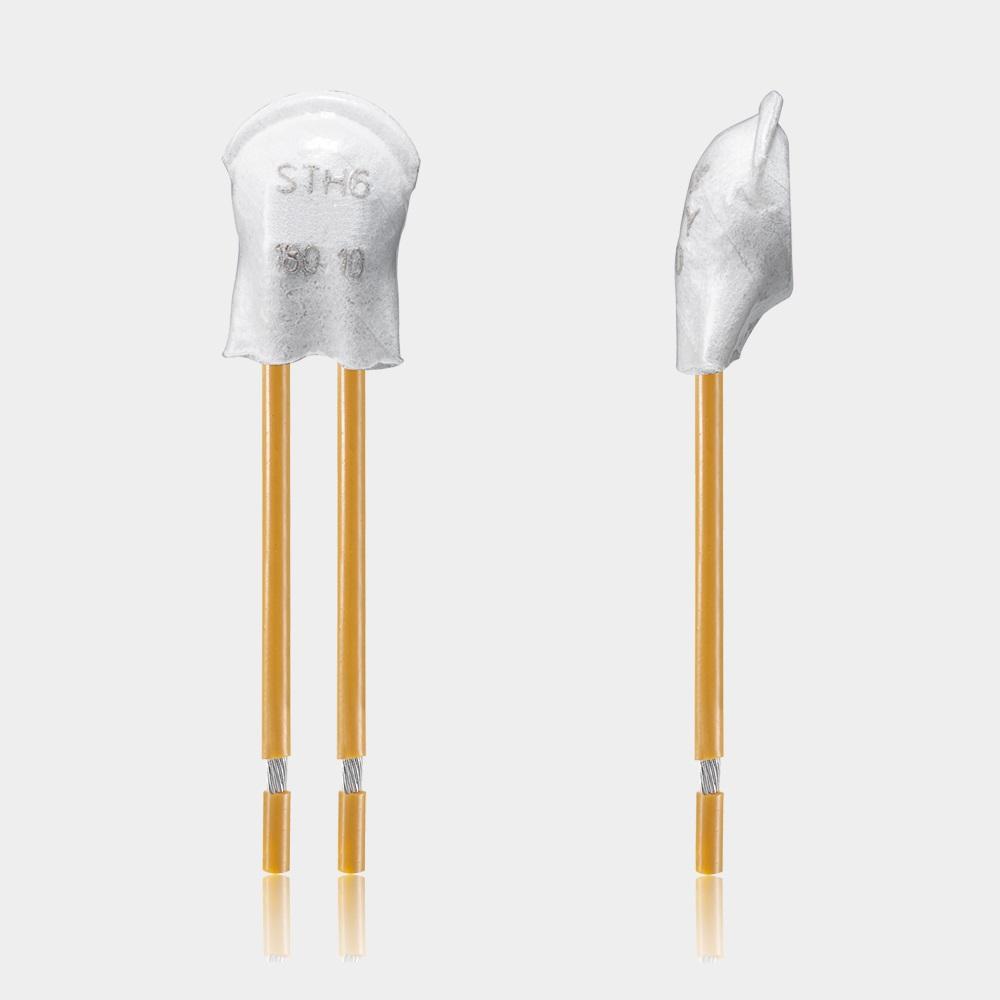

Der STH6-U1 ist eine Variante mit den folgenden Spezifikationen:
- Öffner (NC); Rückstellung automatisch
- Mit Anschlusskabeln, Epoxidharz und Mylar-Nomex Isolierung
- Nennschalttemperatur (NST) in 5K-Schritten
- Toleranz für NST (60 … 140°C): ±5K
- Toleranz für NST (145 … 200°C): ±10K
- Toleranz für Rückschalttemperatur (RST) ≥35°C (≤ 130°C NST): -85K±15K
- Toleranz für RST (≥ 135°C ≤ 190°C NST): -90K±15K
- Dicke: 6,8 mm
- Durchmesser: 9,5 mm
- Länge der Isolierkappe: 16 mm
- Beständig gegen Imprägnierung
- Geeignet für den Einbau in Schutzklasse I + ll
- Druckbeständigkeit des Schaltergehäuses: 600N
- Standardanschluss: 1,0 mm² / AWG17
- Isolationsspannung: 2,0 kV
- Anerkannte Standards: UL/VDE/CQC
- Betriebsspannungsbereich AC/DC: bis zu 500 V AC / 28 V DC
- Nennspannung AC: 250 V (VDE) 277 V (UL)
- Nennstrom AC cos ϕ = 1.0 /Zyklen: 13,5 A / 10.000
- Maximaler Strom AC cos ϕ = 1.0 /Zyklen: 35 A / 2.000
- Nennstrom AC cos ϕ = 0.6 /Zyklen: 9A / 10.000
- Nennspannung DC: 24,0 V
- Maximaler Schaltstrom DC /Zyklen: 60,0 A / 3.000
- Gesamte Prellzeit: < 1 ms
- Kontaktwiderstand: ≤ 50 mΩ
- Vibrationsbeständigkeit bei 10 … 60 Hz: 100 m/s²
Die Alpha Therm Thermoschalter STH6 Serie ist die ideale Lösung für präzise Temperaturregelung und ermöglicht eine zuverlässige Leistung in einer Vielzahl von Anwendungsbereichen. Mit seinem robusten Design und seiner hochwertigen Konstruktion garantiert er eine lange Lebensdauer und optimale Funktionalität.
