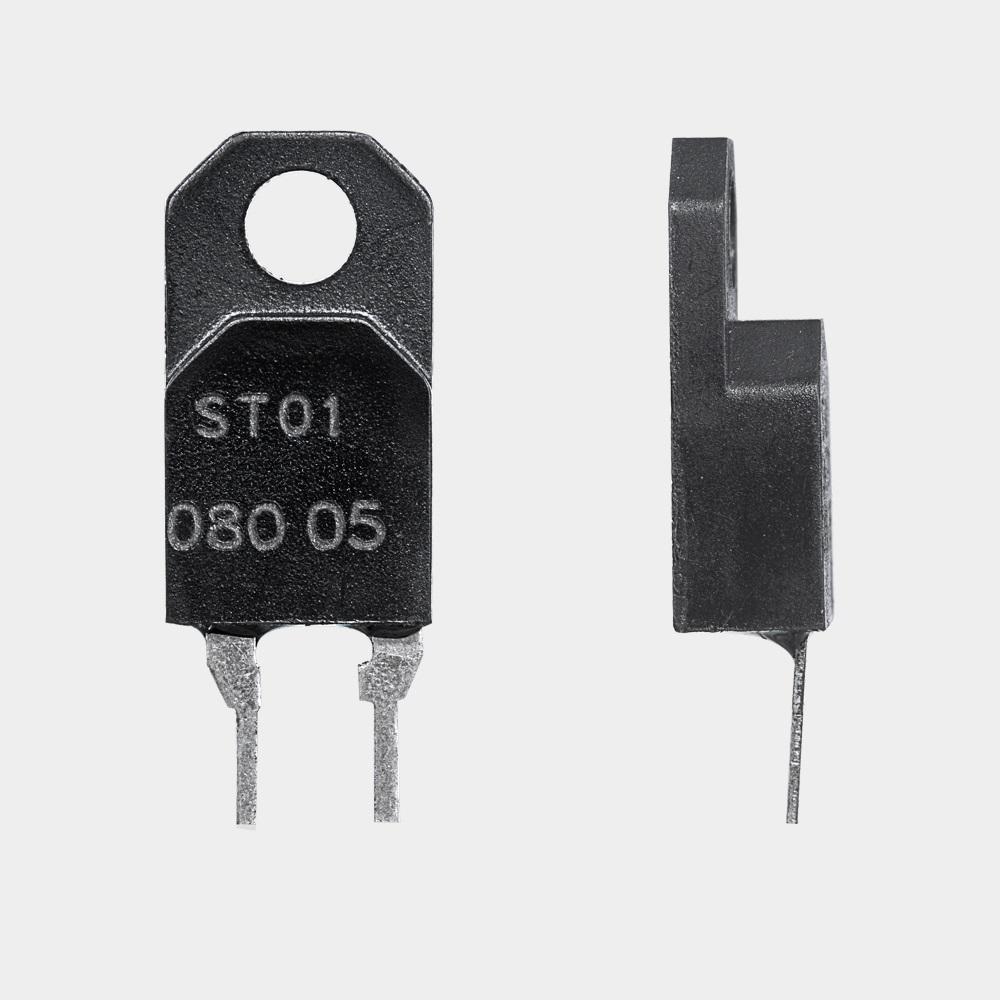

Produktbeschreibung ST01 A U8
Der ST01 A U8 gehört zur Serie ST01 mit einer Leistungsklasse von 1,6 A bis 7,5 A. Er ist standardmäßig geschlossen, verfügt über automatisches Rücksetzen, hat Stifte und eine Kunststoffgehäuseisolierung.
PRODUKTEINFÜHRUNG
Der ST01 A U8 umfasst eine robuste Konstruktion mit einer Keramikabdeckplatte, einem feststehenden Silberkontakt, einem beweglichen Kontakt, einer kreuzförmigen Federscheibe und einem leitfähigen Gehäuse.
AUFBAU UND FUNKTION
Der feststehende Silberkontakt ist mit der Keramikabdeckplatte vernietet. Der bewegliche Kontakt ist an die kreuzförmige Federscheibe geschweißt, die mit vier Füßen am Gehäuseboden befestigt ist. Die Bimetallscheibe verformt sich bei Erreichen der Nennbetriebstemperatur durch Hitze und unterbricht den Stromkreis. Nach dem Abkühlen und Erreichen der definierten Rücksetztemperatur kehren die Bimetallscheibe und die Federscheibe in ihre Ausgangsposition zurück, wodurch sich der bewegliche Kontakt und der feststehende Silberkontakt schließen und der Stromkreis wiederhergestellt wird.
