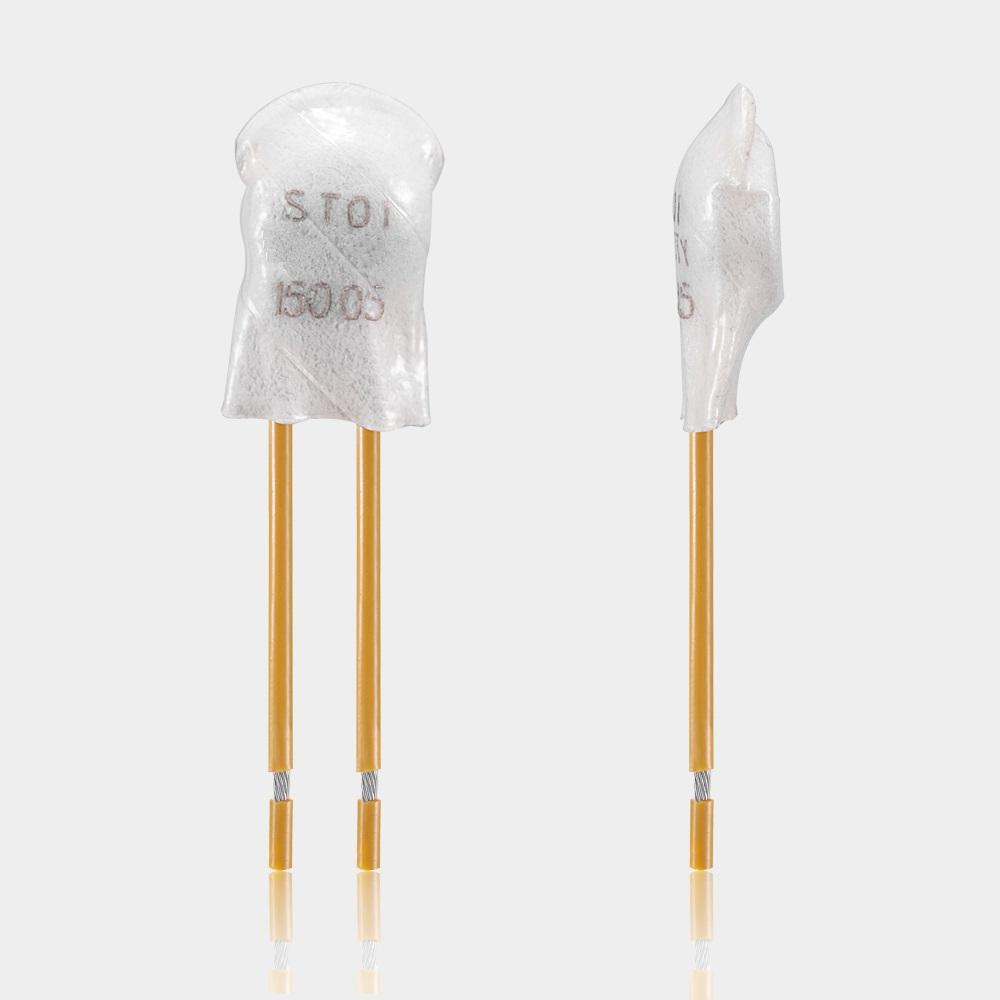

Produktbeschreibung ST01 A U1
Der ST01 A U1 ist ein Schutzschalter der Serie ST01 mit einer Leistungsklasse von 1,6A bis 7,5A, der standardmäßig geschlossen ist und sich automatisch zurücksetzt. Er verfügt über eine Isolierung aus Mylar-Nomex.
PRODUKTEINFÜHRUNG
Der ST01 A U1 besteht aus einer robusten Konstruktion mit einer integrierten Keramik-Abdeckplatte für den feststehenden Silberkontakt. Der bewegliche Kontakt ist an eine kreuzförmige Federscheibe geschweißt, die mit dem leitfähigen Gehäuse verbunden ist. Dies gewährleistet eine zuverlässige Funktion, bei der der bewegliche Kontakt unter Vorspannung der Federscheibe in engem Kontakt mit dem feststehenden Silberkontakt steht.
AUFBAU UND FUNKTION
Die Bimetallscheibe verformt sich bei Erreichen der Nennbetriebstemperatur durch Hitze und schnappt schnell zurück, um den Stromkreis zu unterbrechen. Nach Abkühlen und Erreichen der definierten Rücksetztemperatur kehren die Bimetallscheibe und die Federscheibe in ihre Ausgangsposition zurück. Dadurch schließen sich der bewegliche Kontakt und der feststehende Silberkontakt wieder, und der Stromkreis wird wiederhergestellt.
