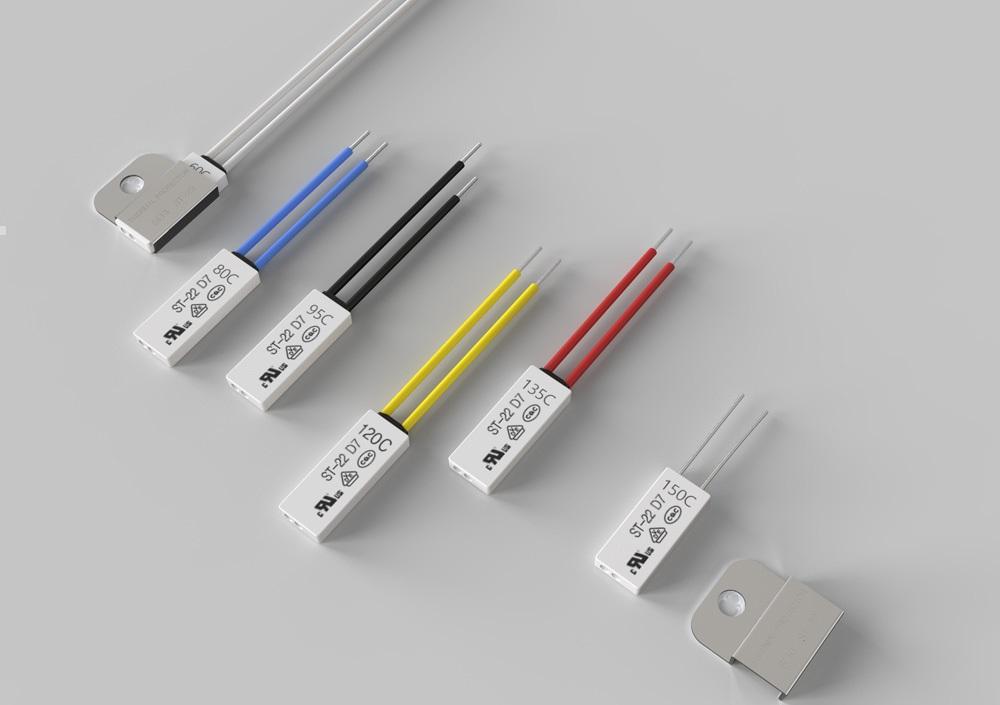

Produktbeschreibung ST-22
Der ST-22 ist ein zuverlässiger thermischer Schutzschalter, der für den Einsatz in verschiedenen industriellen Anwendungen konzipiert ist. Er zeichnet sich durch seine schnelle Reaktionszeit und automatisches Rücksetzen aus, was ihn ideal für den Schutz von elektrischen Motoren, Batterieladegeräten, Transformatoren, Stromversorgungen, Heizkissen, Leuchtstofflampen-Vorschaltgeräten, Büromaschinen, Solenoiden und LED-Beleuchtungssystemen macht.
MERKMALE
Der Schalter verfügt über ein Gehäuse aus PBT-Harz mit einer Epoxidabdichtung, das ihm eine hohe Wärmebeständigkeit sowie Schutz vor Feuchtigkeit und Staub verleiht. Er bietet außerdem die Möglichkeit zur Anpassung der Verdrahtung auf Kundenwunsch. Mit einer IP-Schutzklasse von IP45 (Schutz gegen feste Stoffe 4 und gegen flüssige Stoffe 5) ist er für raue Umgebungen geeignet und entspricht den IECEx-Explosionsschutzstandards.
ANWENDUNG
Ideal für elektrische Motoren, Batterieladegeräte, Transformatoren, Stromversorgungen, Heizkissen, Leuchtstofflampen-Vorschaltgeräte, Büromaschinen, Solenoiden, LED-Beleuchtung und mehr.
TECHNISCHE DATEN
- Toleranz: ± 5℃
- Wärmebeständigkeit: Offene Temperatur +50℃ / Dauerbetrieb, 200℃ / 1min
- Kontaktbelastbarkeit: Min. Strom 100mA / wiederholt, Max. Strom 30A / 5 Zyklen
- Temperaturbereich (bei unbelastetem Zustand): 50℃ ~ 150℃ in 5℃ Schritten
- Ein-Aus-Differenzialtemperatur (allgemein): 30 ± 15K
- Lebensdauer (bei ohmscher Last): 10A / 125V AC 10.000 Zyklen, 7A / 250V AC 10.000 Zyklen, 3A / 48V DC 6.000 Zyklen, 2,2A / 48V DC 10.000 Zyklen, 2,2A / 60V DC 6.000 Zyklen, 1A / 277V AC 10.000 Zyklen, 3A / 120V AC 10.000 Zyklen
SICHERHEITSZERTIFIZIERUNG
Der ST-22 ist zertifiziert nach UL/cUL, VDE, CQC und KC.
DOWNLOAD
Die vollständigen Spezifikationen des ST-22 stehen zum Download bereit.
