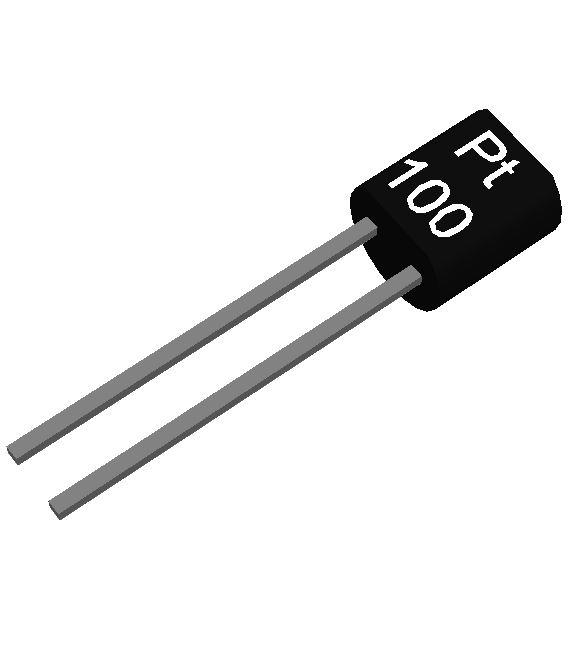

Der Pt100 TO92 Gehäuse ist ein Pt-RTD (Platin-Widerstandsthermometer) in einem industrieweit genormten TO-Gehäuse und zeichnet sich durch eine lineare Widerstands-Temperatur-Kennlinie (gemäß IEC 60751), Austauschbarkeit, hohe Langzeitstabilität und Genauigkeit aus. Er bietet ein optimales Preis-Leistungs-Verhältnis für Anwendungen in großen Stückzahlen, wie z.B. in der Heizungs-, Lüftungs- und Klimatechnik (HLK) sowie in industriellen Geräten.
Dieses Produkt stellt eine Alternative zum abgekündigten (HERAEUS) YAGEO Nexensos 32209210 dar.
Eigenschaften
- Platin-Temperatursensor im TO92-Format
- Hervorragende Langzeitstabilität
- Hohe Genauigkeit
- Hohe Widerstandsfähigkeit gegen Vibrationen und Stöße
- Optimiert für Lötprozesse
Temperaturbereich der Toleranzklasse
- Toleranzklasse F 0.3 (B): -50 °C bis +150 °C
Die angegebenen Toleranzklassen beziehen sich auf den Dauerbetrieb.
Temperaturkoeffizient
- TCR = 3850 ppm/K
Ansprechzeit
- Wasser (v = 0.4 m/s):
- t0.5 = 0.7 s
- t0.9 = 2 s
- Luft (v = 2 m/s):
- t0.5 = 8 s
- t0.9 = 26 s
Messstrom
- Pt100 Ω: 0.3 bis 1 mA
- Pt1000 Ω: 0.1 bis 0.3 mA
(Selbsterwärmung ist zu berücksichtigen)
Langzeitstabilität
Der Drift des Widerstandswertes bei 0 °C nach einer Lagerung von 1000 Stunden in Luft bei der angegebenen oberen Temperaturgrenze beträgt nicht mehr als den Toleranzwert der angegebenen Toleranzklasse gemäß IEC 60751. Typischer Drift von R(0 °C) ist 0.06 % nach 1000 Stunden bei +150 °C.
Selbsterwärmung
- Pt 100: 0.4 K/mW bei 0 °C
- Pt 1000: 0.2 K/mW bei 0 °C
Lötverbindung
- Material: Cu-Legierung mit Sn/Pb-Beschichtung
- Verbindungstechnologie: Weichlöten
Verpackung
- Kunststoffbeutel
- Alternative Verpackungsformen auf Anfrage
Lagerfähigkeit
- 9 Monate (in Originalverpackung). Eine Lagerung in Stickstoffatmosphäre wird empfohlen.
