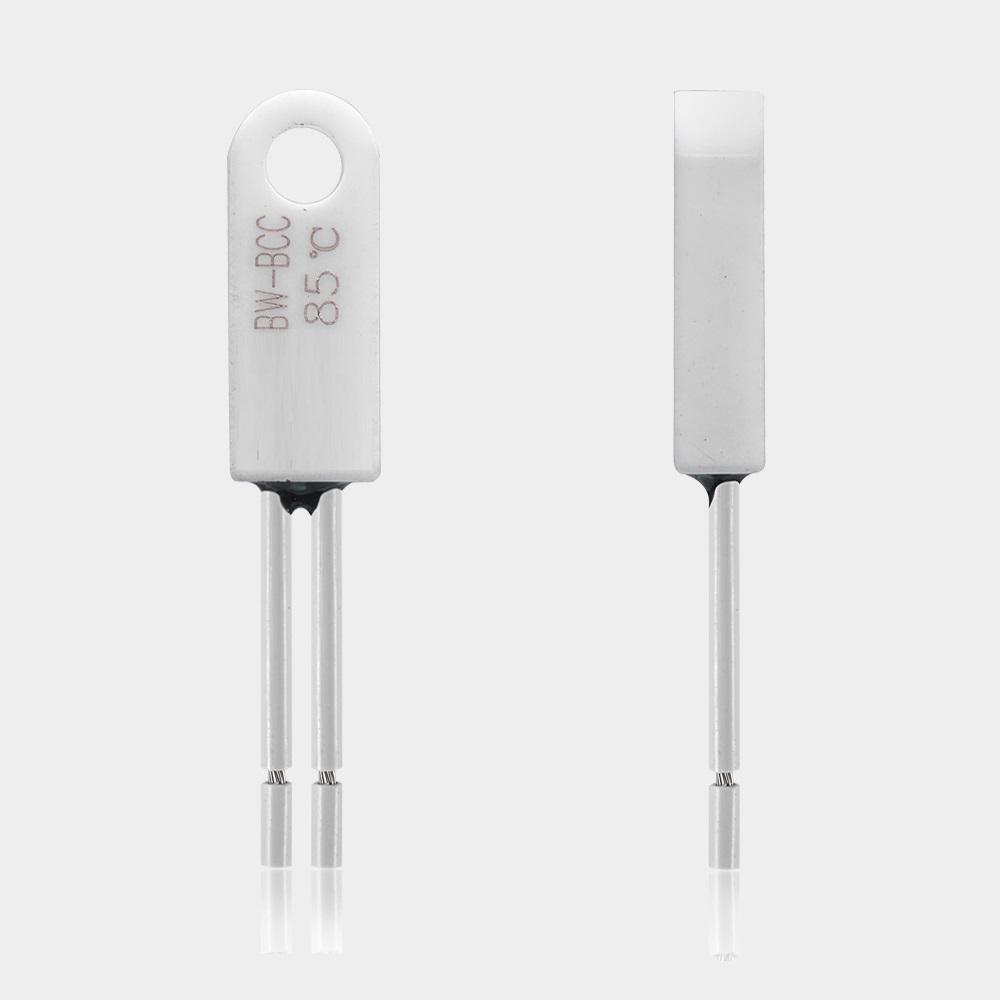

Produktbeschreibung BW-BCC
Der BW-BCC ist ein Schutzschalter der Leistungsklasse 6A und gehört zur Typenreihe BW-B. Er ist normalerweise geschlossen, setzt sich automatisch zurück und ist mit Anschlusskabeln sowie einer Keramikisolierung ausgestattet.
PRODUKTEINFÜHRUNG
Hauptkomponenten des BW-BCC:
Das Produkt besteht aus einem Gehäuse, einer Eisenhalterung, einer Bimetallscheibe, einem beweglichen Kontakt, einer Basis und einem festen Silberkontakt.
Aufbau des BW-BCC:
Der bewegliche Kontakt ist an die Bimetallscheibe geschweißt und dann an die Eisenhalterung angebracht. Der feste Silberkontakt und die Basis sind zu einer Einheit geformt, wobei die Basis anschließend mit der Eisenhalterung vernietet wird. Der Strom fließt zunächst durch den beweglichen Kontakt auf der Bimetallscheibe von der Eisenhalterung und dann durch den festen Silberkontakt, um einen Stromkreis zu bilden.
Funktion des BW-BCC:
Unter normalen Bedingungen steht der bewegliche Kontakt des BW-BCC unter dem Vordruck der Bimetallscheibe in engem Kontakt mit dem festen Silberkontakt. Bei Erreichen der Nennbetriebstemperatur verformt sich die Bimetallscheibe durch Hitze und schnappt schnell zurück, wodurch der Stromkreis unterbrochen wird. Nach dem Abkühlen und Erreichen der definierten Rücksetztemperatur schnappen die Bimetallscheibe und die Federplatte in ihre Ausgangsposition zurück, die Kontakte schließen sich wieder und das BW-BCC nimmt seine Funktion auf.
