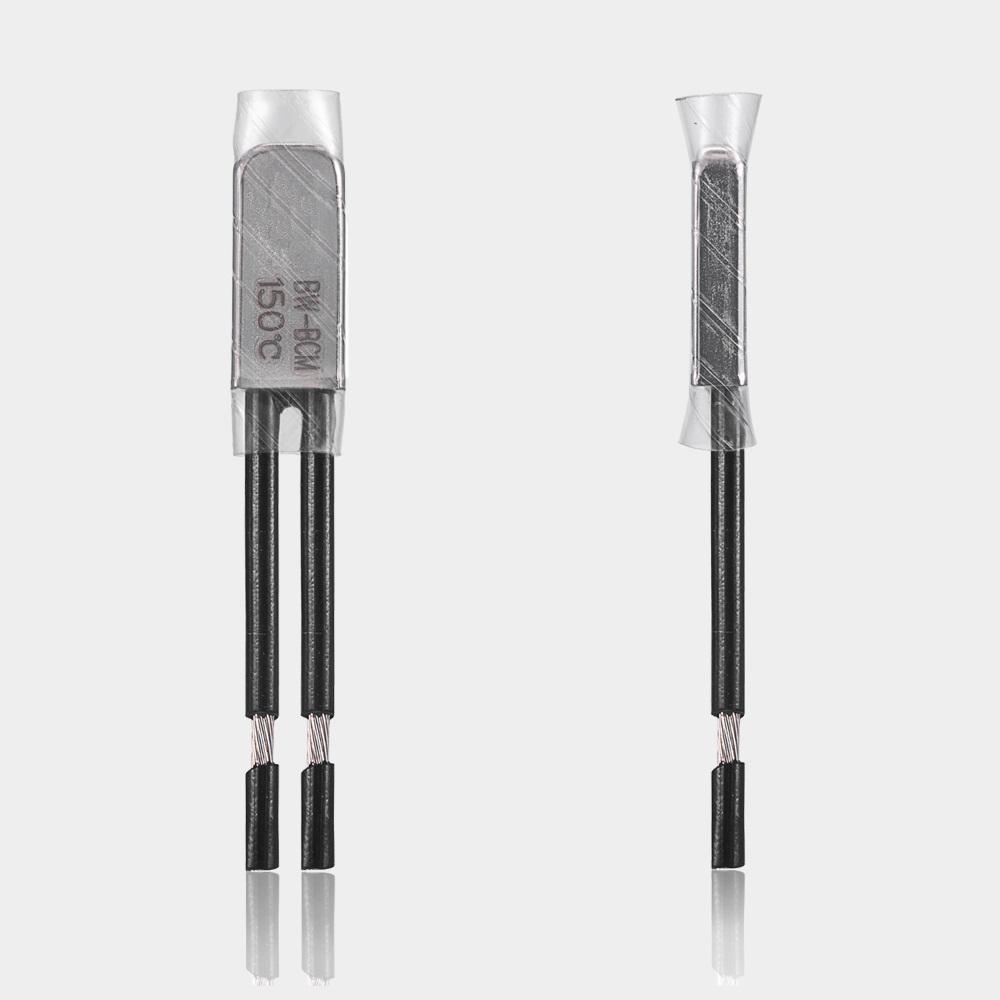

Produktbeschreibung BW-BCM
Der BW-BCM hat eine Leistungsklasse von 6A und gehört zur Typenreihe BW-B. Er ist normalerweise geschlossen (NC) oder normalerweise geöffnet (NO), setzt sich automatisch zurück und ist mit Anschlusskabeln sowie einer transparenten PET-Kappenisolierung ausgestattet.
PRODUKTEINFÜHRUNG
Hauptkomponenten des BW-BCM:
Das Produkt besteht aus einem Gehäuse, einer Eisenhalterung, einer Bimetallscheibe, einem beweglichen Kontakt, einer Basis und einem festen Silberkontakt.
Aufbau des BW-BCM:
Der bewegliche Kontakt ist an die Bimetallscheibe und anschließend an die Eisenhalterung geschweißt. Der feste Silberkontakt und die Basis sind zu einer Einheit geformt, die Basis ist dann mit der Eisenhalterung vernietet. Der Strom fließt zuerst durch den beweglichen Kontakt auf der Bimetallscheibe von der Eisenhalterung und dann durch den festen Silberkontakt, um einen Stromkreis zu bilden.
Funktion des BW-BCM:
Unter normalen Bedingungen steht der bewegliche Kontakt des BW-BCM durch den Vordruck der Bimetallscheibe in engem Kontakt mit dem festen Silberkontakt. Bei Erreichen der Nennbetriebstemperatur verformt sich die Bimetallscheibe durch Hitze und schnellt schnell zurück, wodurch der Stromkreis unterbrochen oder geschlossen wird. Danach beginnt das Gerät abzukühlen. Bei Erreichen der definierten Rücksetztemperatur schnappen die Bimetallscheibe und die Federplatte in ihre Ausgangsposition zurück, die Kontakte schließen sich wieder und das Gerät beginnt erneut zu arbeiten.
